Muxcard – Un ordinateur fin comme une carte bancaire
L’expert en électronique connu sous le pseudo de Krauseler s’est mis en tête un truc que la plupart des ingénieurs auraient lâché au bout d’une semaine, à savoir fabriquer un vrai ordinateur qui tient dans le format exact d’une carte bancaire.

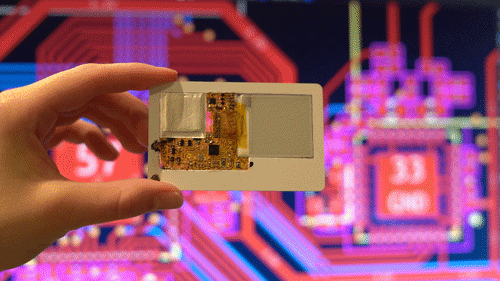

Et pas “à peu près la taille d’une carte” comme on dit tous pour un Raspberry Pi, non, non, la vraie norme ISO 7810, 85 mm sur 54, et surtout l’épaisseur, soit moins d’un millimètre. Sa Muxcard, il l’a sorti tout seul, chez lui, après des mois de bidouille, et le résultat est très impressionnant !
Alors déjà, “ordinateur”, c’est lui-même qui le met entre guillemets. En réalité sous la fine couche de Kapton se cache un ESP32-C3, le microcontrôleur que tous les makers connaissent bien, avec du WiFi, du Bluetooth et une intégration Arduino aux petits oignons.
Donc pas de Windows ni de Linux là-dessus, ne rêvez pas, mais ça tourne sur du firmware maison flashé directement sur la puce, façon Arduino. C’est donc surtout ça qui fait râler les experts en expertise de Reddit, mais j’suis désolé, un machin qui calcule et exécute du code, ça reste un ordinateur. Et sinon, oui, avant que vous posiez la question, ça fait tourner DOOM… À 0,7 image par seconde, certes, mais ça tourne !
Mais le plus dingue, ce n’est pas d’avoir réussi à caser tous les composants car malgré ce qu’on pourrait croire, trouver des pièces assez fines, c’était la partie facile. Le vrai cauchemar, c’est la mécanique car à cette épaisseur, tout devient fragile. Le moindre pli, la moindre pression localisée, et paf, les soudures lâchent.
Krauseler a donc conçu des “îlots” rigides autour des puces et des zones de souplesse calculées ailleurs, pour que la carte plie sans jamais forcer sur les points sensibles.

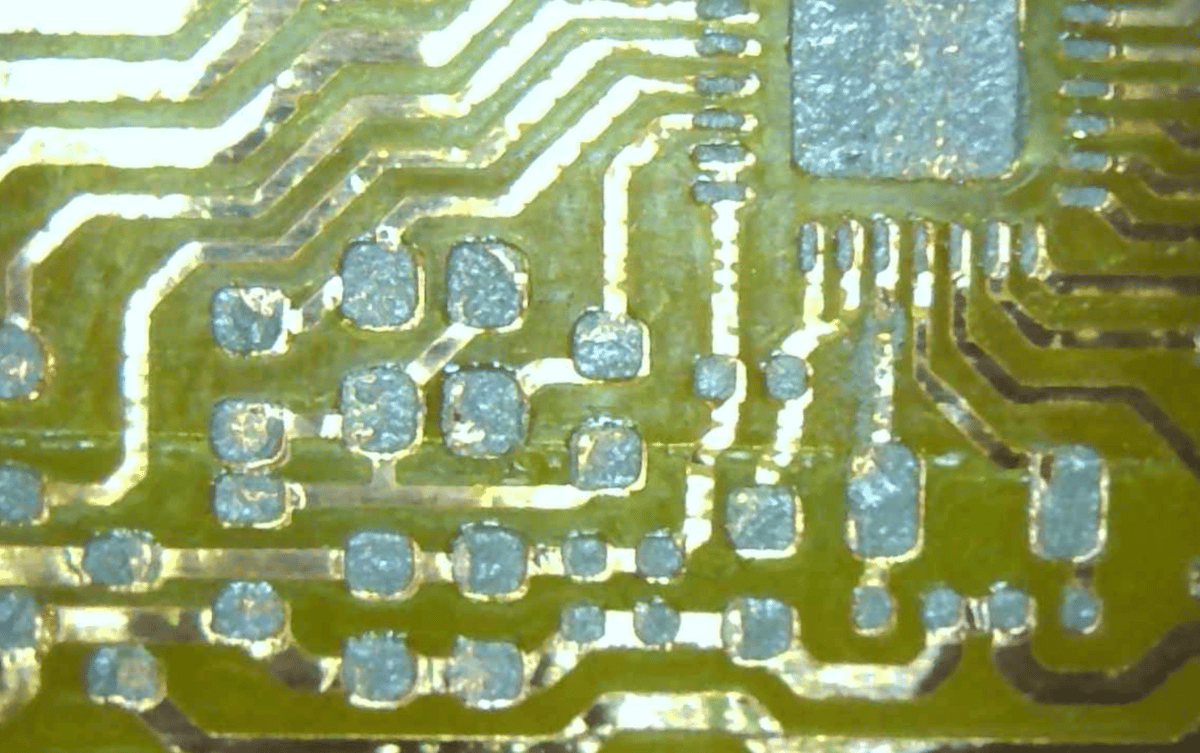

Et la partie qui va parler aux bidouilleurs, c’est le circuit imprimé. Plutôt que d’attendre 3 semaines une commande de flexPCB chez un fabricant à l’autre bout du monde et de prier pour que ça marche, il a tout simplement gravé le sien à la maison.
Du ruban Kapton avec une feuille de cuivre laminée, une couche de photorésine, et une imprimante 3D détournée en machine de photolithographie pour insoler les pistes…. Ajoutez à cela le pochoir pour la pâte à souder, qu’il a fabriqué en empilant du film photorésine à usage unique, et voilà.
Si vous avez déjà tenté de
fabriquer un circuit au marqueur
, c’est le même principe, mais poussé à un niveau de dingue.

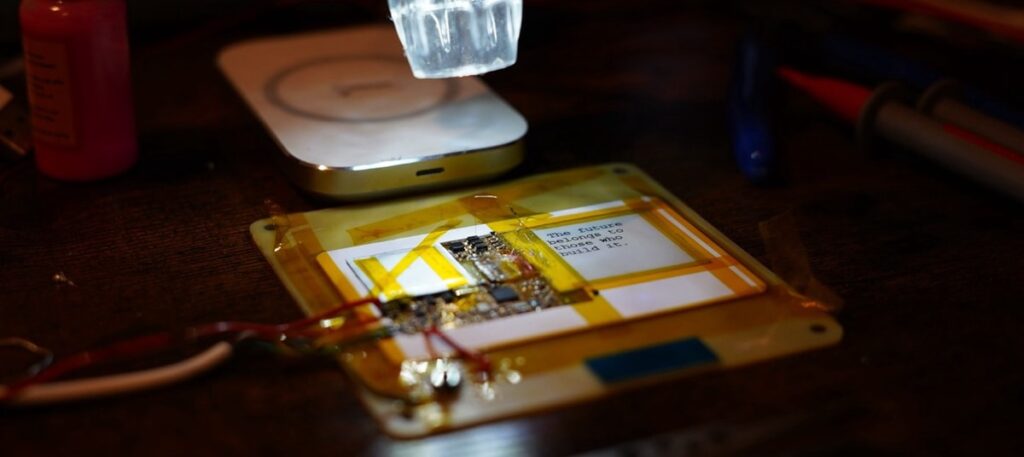

Le moment le plus douloureux, de ce que j’ai compris, ça a été le branchement de l’écran. Les connecteurs étaient trop épais, alors il a soudé chaque fil à la main en retenant se respiration tellement c’est petit.
Maintenant, le point faible c’est la batterie. Un accu LiPo aussi fin, ça n’aime ni la chaleur, ni les chocs, ni qu’on s’assoie dessus avec le portefeuille dans la poche arrière. Une mini perforation et hop ça part en fumée, au sens propre.
Krauseler le reconnaît sans détour, et c’est sa plus grosse contrainte. Mais rassurez-vous, il bosse déjà sur des feuilles d’acier inox pour blinder l’accu contre la pression. Pas simple quand on sait que chaque solution crée un nouveau problème…
Bon, et qu’est-ce qu’on en fait au juste de cette Muxcard ?
Hé bien pour l’instant le proto affiche surtout des trucs sur son
écran e-paper
et joue les cartes de visite qui claquent. Mais pour moi, son potentiel qui fait rêver, ce serait d’imaginer qu’avec le NFC en lecture-écriture et l’ESP32, vous avez là de quoi bricoler un générateur de codes 2FA, un gestionnaire de mots de passe hors ligne, un portefeuille de QR codes pour vos billets de transport et autres, un portefeuille crypto, voire un petit outil de pentesting dans l’esprit du
Flipper Zero
.
Le tout dans un objet qui se glisse dans votre portefeuille sans que personne ne remarque la différence. En fait, le seul vrai frein, c’est qu’il faut savoir coder son propre firmware Arduino pour en tirer quoi que ce soit.
Maintenant, est-ce qu’on peut le refaire chez soi ?
Bien sûr, Krauseler a mis les schémas, le layout et un firmware d’exemple sur son
GitHub
mais attention quand même, c’est sous licence CC-BY-NC-SA, donc vous avez le droit de vous amuser à le reproduire mais pas de le vendre.
Maintenant, je pense que vous l’avez compris, reproduire ce truc relève de l’exploit. Il faut l’équipement de photolithographie, une soudure de précision de chirurgien, et surtout une batterie de moins d’un millimètre d’épaisseur que lui-même galère à sourcer. Et sur le coût total de tout ça, on n’a pas l’info ! Dommage, j’aurais bien aimé savoir combien ça coûte.
Bref, c’est moins un produit qu’une démonstration de force. Et c’est surtout une preuve de plus qu’un passionné seul peut encore repousser des limites que l’industrie jugerait pas assez rentable pour s’y coller…
