Voir à 650 mètres dans le noir avec un laser infrarouge et une webcam : c’est faisable
Project 326, une chaîne YouTube spécialisée dans les bricolages optiques, a montré un système de vision nocturne longue portée monté de A à Z dans un garage. Le résultat tient en quelques composants : un télescope réflecteur imprimé en 3D, une webcam modifiée et un laser infrarouge de deux watts. À l’arrivée, on voit jusqu’à 650 mètres dans l’obscurité totale.
Le principe est simple (si on peut dire). Un laser dans une longueur d’onde de 940 nanomètres, totalement invisible à l’œil nu mais détectable par n’importe quel capteur photo sans filtre infrarouge, éclaire la scène à distance. La webcam, dont on a retiré le filtre infrarouge d’origine, capte la lumière réfléchie. Le télescope réflecteur, un montage avec un miroir concave qui collecte la lumière comme dans les télescopes amateurs, concentre le tout sur le capteur. Du coup vous obtenez une image quasi-diurne en plein milieu de la nuit.
Le laser utilisé est un VCSEL, un type de diode laser qui émet la lumière par la surface plutôt que par le bord. Avec ses deux watts à 940 nm, il peut littéralement brûler un morceau de carton si vous mettez la main dessus à courte distance. Sauf qu’à 500 mètres, le faisceau s’est tellement élargi qu’il passe largement sous les seuils de sécurité oculaire. C’est ce qui rend le système utilisable en pratique : il faut viser loin, sinon ça devient dangereux.
Côté limites, l’atténuation atmosphérique mange jusqu’à 70 % de la puissance du faisceau à 940 nm quand l’air est humide. Project 326 a donc dû faire ses tests en altitude par temps sec pour atteindre les 650 mètres annoncés. À noter aussi que toute personne équipée elle-même de vision nocturne verra immédiatement le faisceau, donc oubliez le côté discret du truc.

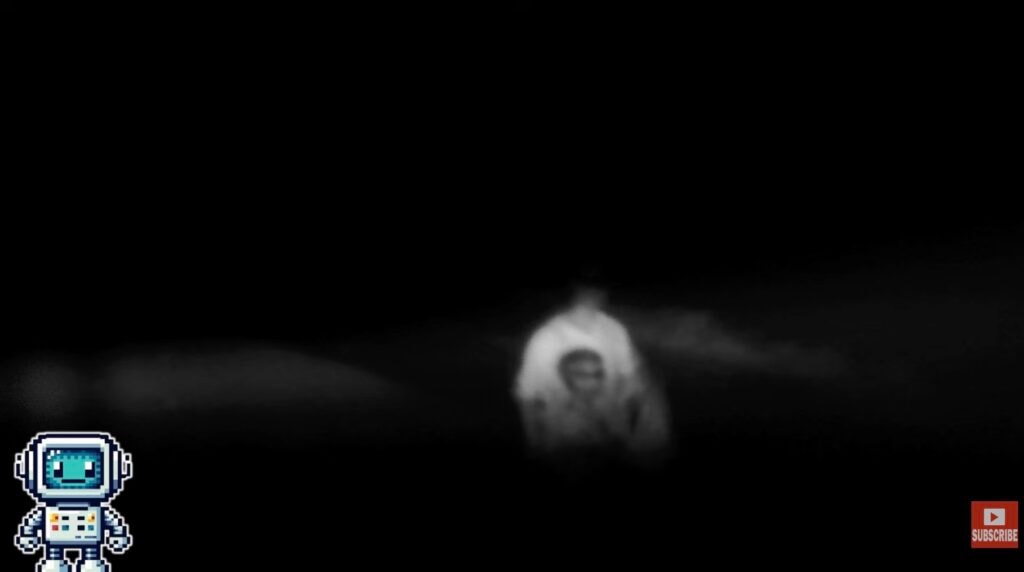

Screenshot
Ce qui est franchement chouette dans ce projet, c’est l’écart entre le matériel utilisé et le résultat obtenu. Une vision nocturne militaire active coûte plusieurs milliers d’euros. Là, on est sur du télescope imprimé, un VCSEL acheté en ligne pour quelques dizaines d’euros, une webcam à dix euros. La précision de l’alignement optique reste l’étape compliquée, mais tout le reste tient dans un projet de week-end.
Bref, c’est une démonstration de plus que la limite entre matériel pro et bricolage amateur dépend surtout du temps qu’on veut y passer.
Source :
Hackaday
