Bertrand, fidèle lecteur de mon site m’a envoyé un super projet ! Il a développé des PCB open source pour moderniser les Famicom japonaises et comme j’ai trouvé ça trop cool, je me suis dit que j’allais en faire un article.

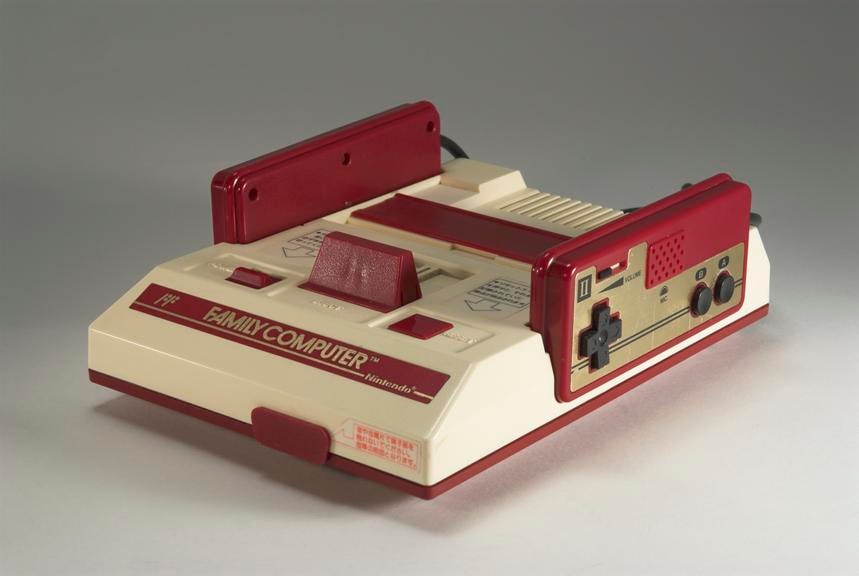

Alors pour ceux qui ne connaissent pas, la Famicom c’est la version japonaise de la NES, sortie en 1983. C’est une petite console rouge et blanche avec les manettes intégrées, super mignonne mais avec un défaut majeur : elle sort uniquement en
signal RF
. Et le RF en 2025 sur nos télés modernes, c’est l’enfer… Image dégueulasse, interférences, et certaines télés refusent carrément de l’afficher parce que le signal RF japonais utilise les canaux 95-96 au lieu des canaux 3-4 occidentaux.

Bertrand a donc créé Famicom-OpenAV
, deux petits PCB qui permettent d’ajouter une sortie AV composite à votre Famicom. Comme ça, exit le RF pourri, et bonjour l’image propre !

Bertrand propose donc deux versions selon vos préférences de soudure. La version DIP avec des composants traversants old school pour ceux qui ont appris à souder sur des kits Radio Shack dans les années 80. Et une version SMD avec des composants montés en surface, plus compacte et moderne pour les jeunes qui n’ont pas peur des pattes de mouche et qui maitrisent le flux ^^.

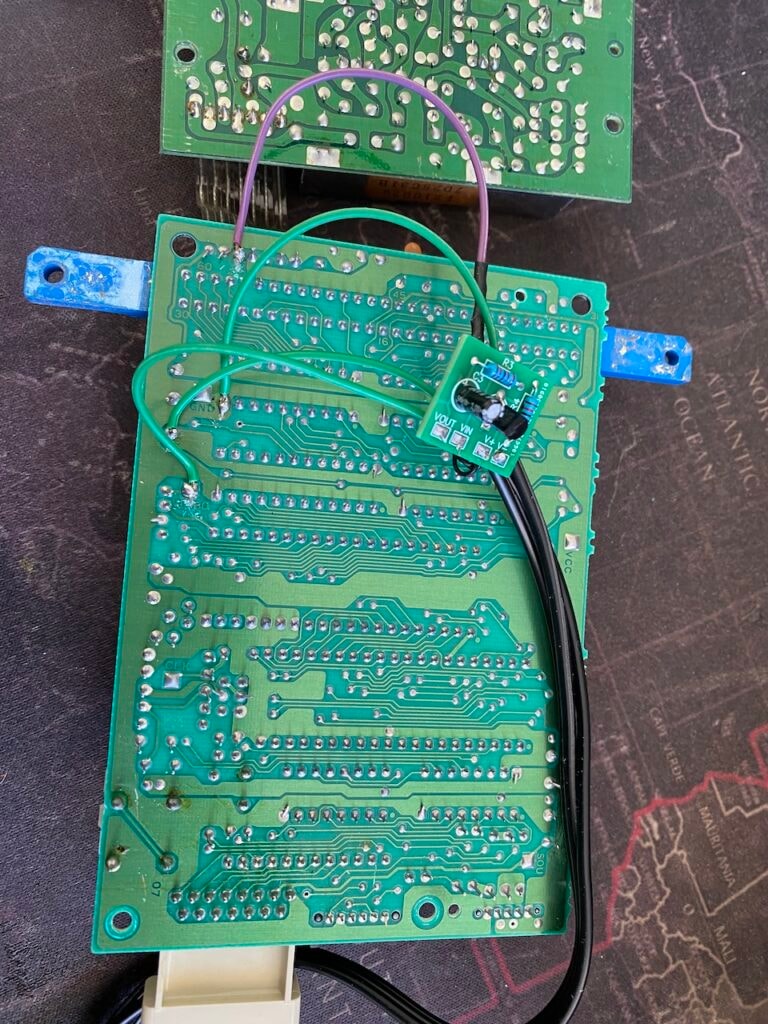

Ses PCB ont été testés sur les modèles de carte mère Famicom HVC-CPU-07 et HVC-CPU-GPM-02 et y’a pas besoin de percer la console ou de faire des modifications irréversibles… Ce sont juste quelques points de soudure bien placés et hop, votre Famicom crache du composite propre.

Ce mod est important car le signal RF de la Famicom génère souvent des “jailbars”, des lignes verticales bien chiantes qui gâchent l’image. Cela est dû à l’alimentation bruyante de la console et au fait que les traces du circuit imprimé qui transportent le signal vidéo passent juste à côté de lignes électriques parasitées. Les vieilles puces NMOS de l’époque émettent aussi pas mal d’interférences RF.

Avec le mod AV de Bertrand, on récupère donc directement le signal composite natif NTSC depuis la pin 21 du PPU (le processeur graphique de la Famicom). C’est le signal le plus propre qu’on puisse obtenir sans passer par des mods plus complexes comme le NESRGB qui coûte une fortune.

Maintenant pour créer ces PCB, c’est super simple. Bertrand fournit les fichiers Gerber sur son GitHub, vous les envoyez à un fabricant comme
JLCPCB
ou
PCBWay
, et pour quelques euros, vous recevrez 5 PCB. Après il faut acheter les composants électroniques (quelques résistances, condensateurs, transistors) mais au total, on s’en sort pour moins de 10 balle par console modifiée.

Bref, pour les collectionneurs et les joueurs, c’est vraiment un super mod car la Famicom a une bibliothèque exclusive au Japon avec des jeux qui ne sont jamais sortis sur la NES occidentale. Je pense par exemple aux
Famicom Disk System
exclusives, aux cartouches avec puces sonores supplémentaires comme
Castlevania III japonais
qui sonne différemment de la version US. Avec ce mod, vous pourrez enfin profiter de ces jeux dans de bonnes conditions sur une télé moderne ou via un upscaler type
RetroTink
.

Encore merci à Bertrand pour ce projet et pour m’avoir contacté et si vous aussi vous avez des projets DIY cools à partager, n’hésitez pas à m’envoyer un mail !
