Fabriquer un circuit imprimé sans aucun logiciel, juste avec un marqueur
Un bricoleur connu sous le pseudo ALTco a fabriqué un circuit imprimé sans toucher au moindre logiciel. Pas de conception sur ordinateur, pas de commande envoyée à une usine. Juste un marqueur, une plaque de cuivre et un bain chimique. Rien d’autre.
La méthode date d’avant l’informatique, et elle fonctionne toujours aussi bien.
Le circuit imprimé, c’est cette plaque qu’on trouve dans absolument tous les appareils électroniques : sur sa surface courent de fines pistes de cuivre qui relient les composants entre eux.
Aujourd’hui, on les dessine sur un logiciel spécialisé, le logiciel EDA (conception électronique assistée par ordinateur), avant de transmettre le fichier à un fabricant qui se charge du reste. ALTco a tout simplement zappé cette étape.

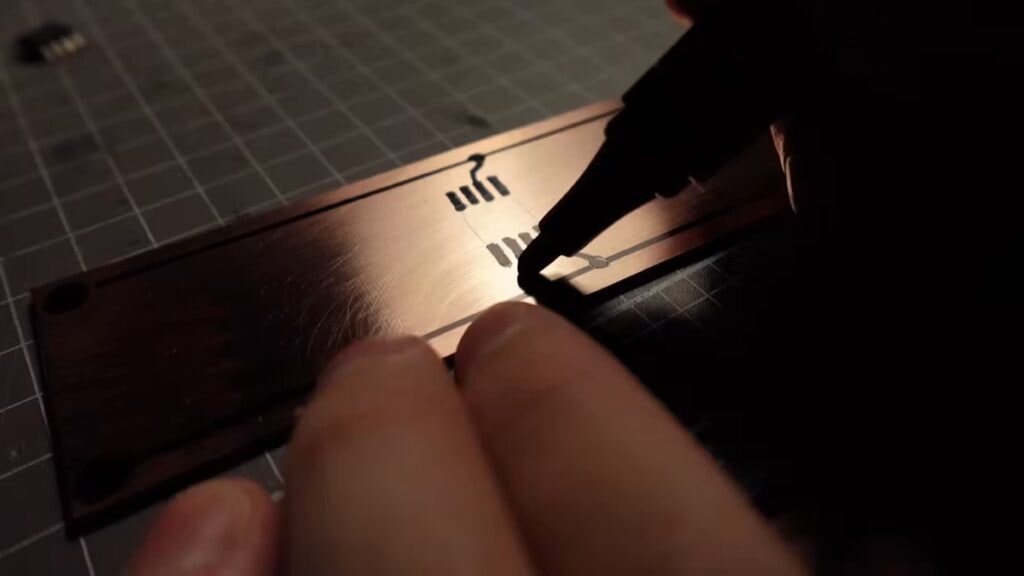

Sa méthode tient en quelques gestes. Il part d’une plaque de cuivre brut, qu’il nettoie soigneusement pour que l’encre accroche bien. Puis il dessine directement les pistes du circuit à la main, au marqueur permanent.
La plaque part ensuite tremper plusieurs minutes dans un bain de perchlorure de fer, un produit chimique qui ronge le cuivre. Le marqueur, lui, protège le cuivre qu’il recouvre, et tout le reste finit dissous. Il ne reste plus qu’à rincer à l’eau puis à l’alcool pour effacer le marqueur, et le circuit apparaît.
Avant d’arriver à ce résultat propre, ALTco a pas mal tâtonné. Il a testé différents marqueurs et peintures censés résister à la gravure, et même des produits gravants faits maison, avant de revenir au perchlorure de fer, le grand classique du genre.
Le circuit qui sort de tout ça n’est pas un gadget de démonstration : c’est un petit contrôleur de ventilateur, qui pilotera un absorbeur de fumée pour ses séances de soudure.
On peut se demander pourquoi s’embêter avec ça, alors qu’une plaque propre coûte quelques euros chez un fabricant.
Pour une petite carte unique, faite chez soi en une après-midi, ça évite d’attendre une livraison et de passer par une commande minimum par exemple. Et puis il y a le plaisir de fabriquer soi-même, du début à la fin.
Le plus étonnant arrive à la fin. Un tracé fait main peut être électriquement meilleur qu’un tracé parfait. Les pistes dessinées au marqueur forment des courbes douces, là où un logiciel génère souvent des angles bien nets. Or ces angles renvoient une partie du signal électrique vers l’arrière, un peu comme un écho qui rebondit.
Les courbes, elles, laissent le signal filer sans accroc. Sur des circuits rapides, ça change vraiment quelque chose.
Bref, une méthode lente, salissante et imprécise. Mais voir un circuit naître d’un marqueur et d’un bac de liquide, c’est quand même autre chose qu’un produit expédié en usine.
Source :
Huckster.io
